PRODUCTS
製品案内

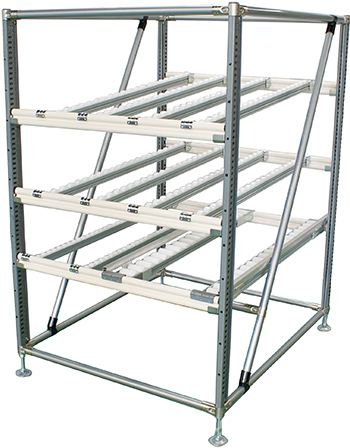

クリフォームシステムラックとは・・・


ラックの間口・奥行サイズが自由に設定できる、新タイプのシステムラックです。

特長

1棚の高さ変更が簡単&スピーディー!

1. 棚受け金具を外します。
2. 棚受け金具を任意の位置に取り付けます。
3. 棚セットして完了です。

この間約6秒です。工具レスで簡単に組み立てできます。
ラックの高さは20mmピッチで変更可能です。
支柱には120mm間隔に目印の穴が開いていて、左右の高さ合わせも簡単です。

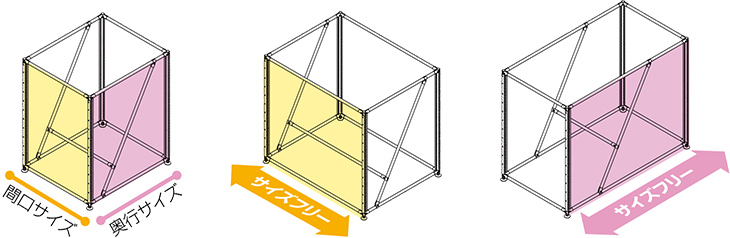

2サイズフリーなので、作業現場に合わせてカスタマイズ!

フレームはφ32イレクターを用いて構成しているので、作業現場に合わせて仕様を変更することが可能です。

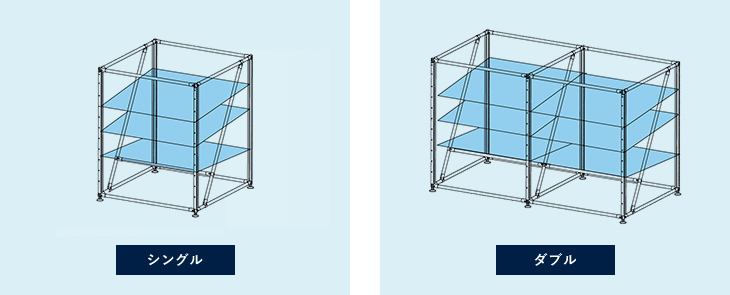

3マルチフレーム(連結フレーム)でお得に強度対策!

間口が広い場合や、強度が不足した場合にはマルチフレームがオススメ!
間口方向にフレームを追加していくことで荷重を分散させます。
シングルフレームを2つ作るより断然お得です!!

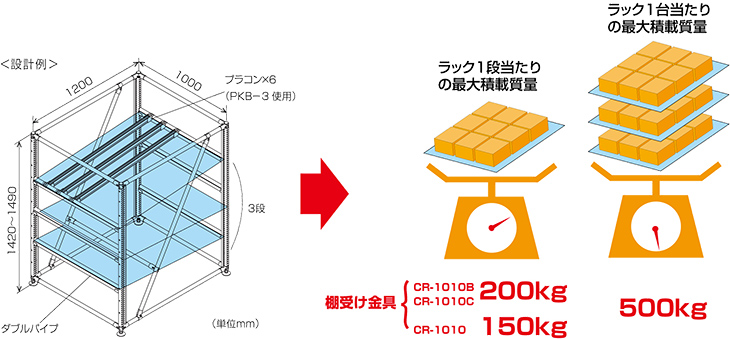

強度

幅広い分野で対応できる高強度設計

支柱に取り付けた4箇所のパイプ棚受け金具が荷重をしっかり受け止めます。

  • 上述の積載質量の値は、上記の設計例により得た値です。
  • 設計を変更した場合、積載質量等が大幅に左右されることがありますのでご相談ください。
  • マルチフレームの場合は、1スパン当たりの値となります。
  • これは静止荷重での値です。状態(トラック輸送時など)によって値が変化する場合がございますのでご注意ください。

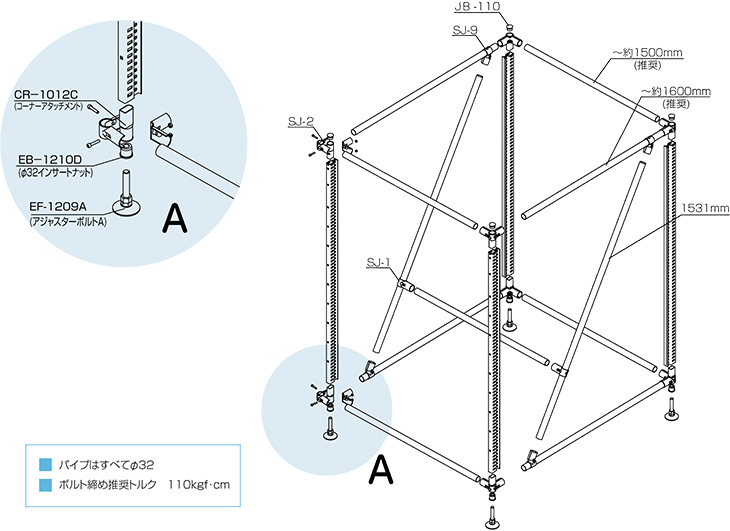

部品構成

クリフォームシステムラック製品一覧はこちら
